Öldämpfe, Ölnebel und Ölrauch: Entstehung, Gefahren und wirksamer Schutz

Das Wichtigste in Kürze

  • In der Metallbearbeitung treten drei Formen auf: Ölnebel (Tröpfchen), Ölrauch (feinste Partikel aus Hitze) und Öldampf (gasförmig).
  • Sie entstehen vor allem durch Zerstäubung an schnell drehenden Werkzeugen und durch Verdampfen an heißen Werkstücken.
  • Sie belasten Atemwege und Haut, verschmutzen Halle und Steuerungen und können ein Brandrisiko sein.
  • Wirksamer Schutz: Maschine kapseln, im Arbeitsraum absaugen und mehrstufig filtern. Für gasförmige Anteile und Gerüche braucht es zusätzliche Stufen.

„Öldämpfe“ ist im Alltag ein Sammelbegriff für alles, was an Öl in der Hallenluft schwebt. Für die Wahl der richtigen Absaugung lohnt sich ein genauerer Blick: Tröpfchen, Rauch und Dampf verhalten sich unterschiedlich und lassen sich nicht alle mit demselben Filter abscheiden.

Nebel, Rauch und Dampf – der Unterschied

Form Was es ist Wie es entsteht Woran man es erkennt
Ölnebel feine flüssige Tröpfchen Zerstäubung durch Werkzeug, Spindel, hohen Druck sichtbarer Nebel im Arbeitsraum, Ölfilm auf Flächen
Ölrauch sehr feine Partikel, kleiner als Nebeltröpfchen Verdampfen und Wieder-Kondensieren an heißen Stellen bläulicher Schleier, typisch beim Schleifen und bei Ölen
Öldampf gasförmige Bestandteile des Öls Verdunsten bei hohen Temperaturen unsichtbar, oft am Geruch erkennbar

In der Praxis treten die drei Formen fast immer gemeinsam auf. Kühlt Dampf in der Halle ab, kondensiert ein Teil zu feinsten Tröpfchen – aus Dampf wird Rauch.

Wo Öldämpfe entstehen

  • Zerspanung mit hohen Drehzahlen: Drehen, Fräsen und Bohren an CNC-Bearbeitungszentren mit Überflutungs- oder Hochdruckkühlung.
  • Schleifen: hohe Temperaturen in der Kontaktzone, besonders mit Schleifölen – hier entsteht viel Ölrauch.
  • Härten und Wärmebehandlung: Abschrecken in Öl, heiße Bauteile mit Ölresten.
  • Umformen: Stanzen, Pressen und Ziehen mit Schmierölen.
  • Abblasen mit Druckluft: Ölbenetzte Teile werden abgeblasen, das Öl wird fein vernebelt.
  • Minimalmengenschmierung: Wenig Öl, aber sehr fein verteilt – der Nebel muss trotzdem erfasst werden.

Warum Öldämpfe ein Problem sind

  • Gesundheit: Die feinen Tröpfchen und Partikel gelangen tief in die Atemwege und können sie reizen; bei langer Belastung drohen chronische Atemwegserkrankungen. Ölfilme auf der Haut begünstigen Hauterkrankungen.
  • Sicherheit: Ölfilme auf Böden und Treppen führen zu Stürzen. Ablagerungen in Maschinen und Abluftleitungen sind brennbar.
  • Technik und Qualität: Öl auf Steuerungen, Sensoren und Schaltschränken verursacht Störungen. Ölreste stören nachfolgende Prozesse wie Kleben, Lackieren oder Messen.
  • Arbeitsumfeld: Geruch und klebrige Flächen machen die Halle unattraktiv – für Mitarbeiter und für Kunden bei der Werksbesichtigung.

Rechtlich gehört das alles in die Gefährdungsbeurteilung nach Gefahrstoffverordnung. Wie sie für Ölnebel aufgebaut wird, zeigt unser Beitrag Gefährdungsbeurteilung Ölnebel.

Schutzmaßnahmen, die wirken

  1. Entstehung verringern: KSS-Menge und Druck an den Bedarf anpassen, Temperaturen in der Bearbeitungszone senken, Abblasen mit Druckluft vermeiden oder in geschlossenen Bereichen durchführen.
  2. Kapseln: Bearbeitungsmaschinen geschlossen betreiben, damit Nebel und Rauch im Arbeitsraum bleiben.
  3. Im Arbeitsraum absaugen: Ein Ölnebelabscheider saugt die Luft direkt aus der Maschine – einzeln an der Maschine oder zentral für mehrere Maschinen.
  4. Nachlauf: Die Absaugung nach dem Bearbeitungsende weiterlaufen lassen und Türen erst danach öffnen.
  5. Hallenlüftung ergänzend: Sie sorgt für Frischluft, ersetzt aber nicht die Absaugung an der Quelle.

Welche Filtertechnik für welche Form?

Ölnebel und Ölrauch sind Tröpfchen und Partikel – sie lassen sich mit mehrstufigen Filtern abscheiden. Unsere Oilmaster-Anlagen arbeiten mit drei Stufen:

  1. einem waschbaren Edelstahl-Gewebefilter für grobe Tropfen,
  2. einem Kompakt-Taschenfilter für feine Aerosole,
  3. einem hydrophoben Feinfilter für feinste Nebel und Rauch.

So erreichen sie schon in der Standardausführung einen Restölgehalt unter 2mg/m³ in der gereinigten Luft, das abgeschiedene Öl wird über eine integrierte Pumpe zurückgeführt. Höhere Filterstufen lassen sich in die Standard-Filteraufnahme einsetzen.

Und der Dampf? Rein gasförmige Bestandteile gehen durch Partikelfilter hindurch. Wo Gerüche oder gasförmige Anteile stören, etwa bei viel Ölrauch an Schleifmaschinen oder in Härtereien, prüfen wir im Einzelfall eine zusätzliche Stufe, zum Beispiel mit Aktivkohle, oder die Abluft nach außen.

Checkliste: Haben Sie ein Öldampf-Problem?

  1. Ist Nebel im Gegenlicht über den Maschinen zu sehen?
  2. Gibt es Ölfilme auf Böden, Geländern oder Schaltschränken?
  3. Riecht es in der Halle nach Öl oder KSS?
  4. Werden Maschinentüren geöffnet, solange noch Nebel im Arbeitsraum ist?
  5. Gibt es Störungen an Sensoren und Steuerungen durch Ölablagerungen?
  6. Sind alle Maschinen mit KSS gekapselt und abgesaugt?

Ein „Ja“ bei den ersten Punkten ist ein deutliches Zeichen, dass die Absaugung nicht ausreicht oder fehlt.

So unterstützt KAWEHA

KAWEHA plant und baut Ölnebel-, KSS- und Emulsionsnebelabscheider seit 1991 – von der einzelnen Werkzeugmaschine bis zur zentralen Anlage für ganze Linien, auch zum Nachrüsten an bestehenden Maschinen. Der Ablauf: kostenlose Erstberatung, Abstimmung per Teams oder Telefon, Begehung vor Ort, dann Konzept und Angebot.

Zum Ölnebelabscheider Oilmaster → · Zur Ölnebelabsaugung von KAWEHA →

Öldämpfe in Ihrer Halle?

Ein Fachmann meldet sich innerhalb von 24 Stunden.

Kostenlose Beratung anfordern → +49 561 510 54-0

Häufige Fragen

Was ist der Unterschied zwischen Öldampf und Ölnebel?

Ölnebel besteht aus feinen flüssigen Tröpfchen, die durch Zerstäubung entstehen. Öldampf ist der gasförmige Anteil, der bei hohen Temperaturen verdunstet. Kühlt der Dampf ab, kondensiert ein Teil wieder zu feinsten Tröpfchen, dem Ölrauch.

Sind Öldämpfe gesundheitsschädlich?

Sie können die Atemwege reizen und bei langer Belastung zu chronischen Erkrankungen beitragen; Ölfilme auf der Haut begünstigen Hauterkrankungen. Deshalb gehören sie in die Gefährdungsbeurteilung und sollten an der Quelle abgesaugt werden.

Reicht ein Ölnebelabscheider auch gegen Ölrauch?

Ja, wenn er eine passende Feinfilterstufe hat. Ölrauch besteht aus sehr feinen Partikeln; unsere dreistufigen Oilmaster-Anlagen scheiden ihn mit dem hydrophoben Feinfilter ab.

Was hilft gegen Ölgeruch in der Halle?

Zuerst die Quelle absaugen. Bleibt Geruch durch gasförmige Bestandteile, kann eine zusätzliche Stufe, etwa mit Aktivkohle, oder die Abluft nach außen sinnvoll sein. Das prüfen wir im Einzelfall.

Kann man Ölnebelabscheider an bestehenden Maschinen nachrüsten?

Ja. Wir nehmen Maschinen und Abläufe bei der Begehung auf und planen den Anschluss so, dass der laufende Betrieb möglichst wenig gestört wird.

Gefährdungsbeurteilung Ölnebel: Schritt für Schritt zu sicheren Arbeitsplätzen

Das Wichtigste in Kürze

  • Wer mit Kühlschmierstoffen (KSS) arbeitet, muss die Gefährdung durch Einatmen und Hautkontakt beurteilen – vor Beginn der Tätigkeit und schriftlich.
  • Grundlage sind Gefahrstoffverordnung, TRGS 400 und 402 sowie für KSS die DGUV Regel 109-003 und die TRGS 611.
  • Wirksamste Maßnahme gegen Ölnebel: die Maschine kapseln und den Nebel direkt im Arbeitsraum absaugen.
  • Die Wirksamkeit muss regelmäßig geprüft und die Beurteilung bei Änderungen fortgeschrieben werden.

Beim Drehen, Fräsen, Bohren und Schleifen wird Kühlschmierstoff mit hohem Druck an die Schneide gebracht. Ein Teil davon zerstäubt zu feinsten Tröpfchen oder verdampft an heißen Werkstücken. Dieser Nebel verteilt sich in der Halle, wird eingeatmet und schlägt sich auf Böden, Maschinen und Steuerungen nieder. Die Gefährdungsbeurteilung ist das Werkzeug, mit dem Sie diese Belastung erfassen und beherrschen. Hier zeigen wir, wie sie in sieben Schritten gelingt.

Warum Ölnebel in die Gefährdungsbeurteilung gehört

  • Atemwege: KSS-Aerosole können die Atemwege reizen. Bei dauerhafter Belastung drohen Bronchitis und Asthma.
  • Haut: Kontakt mit KSS ist eine der häufigsten Ursachen für berufsbedingte Hauterkrankungen in der Metallbearbeitung.
  • Unfälle: Ölfilme auf Böden und Treppen führen zu Sturzunfällen.
  • Brand: Ablagerungen nicht wassermischbarer Öle in Abluftkanälen und an heißen Maschinenteilen sind brennbar.
  • Technik: Ölfilme auf Steuerungen und Schaltschränken führen zu Störungen und Ausfällen.

Aus unseren Projekten wissen wir: Viele Betriebe unterschätzen, wie weit sich Ölnebel ausbreitet. Eine einzige offene Maschine mit Überflutungskühlung kann die Luft in einem ganzen Hallenschiff belasten – auch an Arbeitsplätzen, die selbst gar nicht mit KSS arbeiten.

Die Regeln im Überblick

Regel Was sie für den Ölnebel regelt
Arbeitsschutzgesetz (ArbSchG) Grundpflicht zur Gefährdungsbeurteilung für jeden Arbeitsplatz.
Gefahrstoffverordnung (GefStoffV) Beurteilung vor Aufnahme der Tätigkeit, Rangfolge der Schutzmaßnahmen, Wirksamkeitsprüfung, Unterweisung.
TRGS 400 Allgemeines Vorgehen bei der Gefährdungsbeurteilung mit Gefahrstoffen.
TRGS 401 Gefährdung durch Hautkontakt – für KSS besonders wichtig.
TRGS 402 Ermitteln und Beurteilen der Belastung in der Atemluft, z. B. durch Messungen.
TRGS 611 Anforderungen an wassermischbare Kühlschmierstoffe, u. a. zur Vermeidung von Nitrosaminen.
DGUV Regel 109-003 Tätigkeiten mit Kühlschmierstoffen: Auswahl, Pflege, Absaugung, Beurteilungsmaßstäbe.
ArbMedVV Arbeitsmedizinische Vorsorge, z. B. bei Feuchtarbeit und Hautbelastung.

Maßgeblich ist immer die aktuelle Fassung. Dieser Beitrag gibt einen Überblick und ersetzt keine Rechtsberatung.

Die Gefährdungsbeurteilung in sieben Schritten

1. Informationen sammeln

Welche Kühlschmierstoffe sind im Einsatz – wassermischbar oder nicht wassermischbar? Die Sicherheitsdatenblätter liefern Inhaltsstoffe und Hinweise zum Schutz. Dazu kommen: Welche Maschinen, welche Verfahren, welche Drücke und Schnittgeschwindigkeiten? Sind die Maschinen gekapselt, wie oft werden Türen geöffnet?

2. Tätigkeiten und Personen erfassen

Wer arbeitet wie lange an welchen Maschinen? Wer ist zusätzlich betroffen, etwa in der Qualitätssicherung oder Montage nebenan? Wo gibt es Hautkontakt – beim Werkstückwechsel, beim Entgraten, bei der Reinigung?

3. Belastung ermitteln

Die Belastung der Atemluft wird nach TRGS 402 ermittelt, zum Beispiel durch Arbeitsplatzmessungen oder durch Übertragung von Ergebnissen vergleichbarer Arbeitsplätze. Sichtbare Hinweise helfen bei der Einschätzung: Nebel im Gegenlicht, Ölfilm auf Böden und Steuerungen, Geruch in der Halle.

4. Beurteilen

Für Kühlschmierstoffe gibt es keinen einheitlichen Arbeitsplatzgrenzwert. Beurteilungsmaßstäbe nennt unter anderem die DGUV Regel 109-003; für einzelne Inhaltsstoffe können Werte der TRGS 900 gelten. Ziel ist eine Belastung, die so niedrig ist, wie es der Stand der Technik zulässt.

5. Schutzmaßnahmen festlegen

Es gilt die Rangfolge der Gefahrstoffverordnung – die Details folgen im nächsten Abschnitt.

6. Wirksamkeit prüfen

Funktion und Wirksamkeit technischer Schutzmaßnahmen sind regelmäßig zu prüfen, nach Gefahrstoffverordnung mindestens alle drei Jahre. Dazu gehören die Messung der Absaugleistung, der Zustand der Filter und, wo nötig, erneute Arbeitsplatzmessungen.

7. Dokumentieren und fortschreiben

Ergebnis und Maßnahmen werden dokumentiert. Die Beurteilung wird aktualisiert, wenn sich etwas ändert: neue Maschine, anderer KSS, neue Verfahren oder auffällige Messwerte. Mitarbeiter werden anhand einer Betriebsanweisung unterwiesen, mindestens einmal im Jahr.

Schutzmaßnahmen in der richtigen Reihenfolge

  1. Ersatz und Verfahren: Gibt es einen KSS mit weniger Nebelbildung oder ein Verfahren mit weniger KSS, zum Beispiel Minimalmengenschmierung oder Trockenbearbeitung? Wassermischbare KSS nach TRGS 611 auswählen und pflegen.
  2. Technische Maßnahmen: Maschine kapseln und den Nebel im Arbeitsraum absaugen. Der Ölnebelabscheider sitzt direkt an der Maschine oder versorgt als zentrale Anlage mehrere Maschinen. Eine Hallenlüftung allein reicht in der Regel nicht.
  3. Organisatorische Maßnahmen: Absaugung nachlaufen lassen und Türen erst öffnen, wenn der Nebel abgesaugt ist. Regelmäßige KSS-Kontrolle und -Pflege, Reinigungspläne, Hautschutzplan.
  4. Persönliche Schutzmaßnahmen: Geeignete Schutzhandschuhe, Hautschutz- und Hautpflegemittel, bei Bedarf Schutzbrille.

Worauf es bei der Absaugung ankommt

Bei der Planung von Ölnebelabscheidern achten wir besonders auf diese Punkte:

  • Luftmenge passend zum Arbeitsraum: Zu wenig Absaugung lässt Nebel beim Öffnen der Tür entweichen. Zu viel saugt unnötig KSS aus der Maschine und kostet Energie.
  • Mehrstufige Filtration: Ein Vorabscheider für grobe Tropfen, dann Feinfilter für Aerosole. Unsere Oilmaster-Anlagen arbeiten mit drei Stufen und erreichen schon in der Standardausführung einen Restölgehalt unter 2mg/m³ in der gereinigten Luft.
  • Rückführung des Öls: Das abgeschiedene Öl bzw. der KSS wird gesammelt und kann zur Maschine zurückgeführt werden.
  • Ölrauch beachten: Bei hohen Temperaturen, etwa beim Schleifen oder mit nicht wassermischbaren Ölen, entsteht neben Nebel auch Ölrauch mit noch feineren Partikeln. Dafür braucht es passende Feinfilterstufen.
  • Brandschutz: Bei nicht wassermischbaren Ölen müssen Abscheider und Leitungen in das Brandschutzkonzept der Maschine eingebunden werden.

Mehr dazu auf unserer Seite Ölnebelabsaugung für CNC- und Werkzeugmaschinen und im Beitrag TRGS 900 und Kühlschmierstoffe.

Checkliste für Ihre Gefährdungsbeurteilung

  1. Sind alle eingesetzten KSS mit Sicherheitsdatenblatt erfasst?
  2. Sind alle Maschinen mit KSS und alle betroffenen Personen erfasst – auch an Nachbarplätzen?
  3. Liegt eine Ermittlung der Belastung nach TRGS 402 vor?
  4. Sind die Maschinen gekapselt und wird im Arbeitsraum abgesaugt?
  5. Gibt es Hinweise auf entweichenden Nebel: Ölfilm, Geruch, sichtbarer Nebel?
  6. Werden wassermischbare KSS nach TRGS 611 kontrolliert und gepflegt?
  7. Gibt es einen Hautschutzplan und ist die arbeitsmedizinische Vorsorge geregelt?
  8. Wurde die Wirksamkeit der Absaugung in den letzten drei Jahren geprüft?
  9. Sind Betriebsanweisung und jährliche Unterweisung dokumentiert?

So unterstützt KAWEHA

KAWEHA plant und baut Ölnebel-, KSS- und Emulsionsnebelabscheider seit 1991 – für die einzelne CNC-Maschine ebenso wie als zentrale Anlage für ganze Linien. Bei der Begehung nehmen wir Maschinen, KSS und Abläufe auf und legen die Absaugung so aus, dass sie zur Gefährdungsbeurteilung passt. Für von uns betreute Anlagen übernehmen wir Wartung und Filterwechsel mit Protokoll für Ihre Unterlagen.

Zum Ölnebelabscheider Oilmaster → · Zur Ölnebelabsaugung von KAWEHA →

Ölnebel in Ihrer Halle?

Ein Fachmann meldet sich innerhalb von 24 Stunden.

Kostenlose Beratung anfordern → +49 561 510 54-0

Häufige Fragen

Wer muss die Gefährdungsbeurteilung für Ölnebel erstellen?

Verantwortlich ist der Arbeitgeber. Er kann fachkundige Personen beauftragen, zum Beispiel die Fachkraft für Arbeitssicherheit und den Betriebsarzt. Die Beurteilung muss vor Beginn der Tätigkeit vorliegen und dokumentiert sein.

Gibt es einen Grenzwert für Ölnebel?

Einen einheitlichen Arbeitsplatzgrenzwert für Kühlschmierstoffe gibt es nicht. Beurteilungsmaßstäbe nennt unter anderem die DGUV Regel 109-003, für einzelne Inhaltsstoffe gelten Werte der TRGS 900. Ziel ist immer eine möglichst geringe Belastung nach dem Stand der Technik.

Reicht eine Hallenlüftung gegen Ölnebel?

In der Regel nicht. Die Hallenlüftung verdünnt den Nebel erst, wenn er schon in der Atemluft ist. Wirksamer ist es, die Maschine zu kapseln und den Nebel im Arbeitsraum abzusaugen.

Wie oft muss die Absaugung geprüft werden?

Die Gefahrstoffverordnung verlangt eine regelmäßige Prüfung von Funktion und Wirksamkeit, mindestens alle drei Jahre. Dazu kommen Wartung und Filterwechsel nach Herstellerangaben.

Lässt sich eine Ölnebelabsaugung an bestehenden Maschinen nachrüsten?

Ja. Wir nehmen die Maschinen bei der Begehung auf und planen den Anschluss so, dass der laufende Betrieb möglichst wenig gestört wird.

Ölnebelfilter: Filterstufen, Verfahren und der richtige Filterwechsel

Das Wichtigste in Kürze

  • Ein Ölnebelfilter scheidet Öl- und Emulsionsnebel in mehreren Stufen ab: erst grobe Tropfen, dann feine Aerosole.
  • Das Prinzip heißt Koaleszenz: Feine Tröpfchen sammeln sich an Fasern, fließen zu großen Tropfen zusammen und laufen ab.
  • Neben mechanischen Filtern gibt es elektrostatische Abscheider – beide haben ihre Einsatzbereiche.
  • Gewechselt wird nach Differenzdruck, nicht nach Kalender. Die Qualität des Ersatzfilters entscheidet über Abscheidung und Standzeit.

Der Ölnebelfilter ist das Herz jedes Ölnebelabscheiders. Wie gut die Luft in der Halle wird und wie oft gewartet werden muss, hängt vor allem von ihm ab. Dieser Beitrag erklärt, wie Ölnebelfilter funktionieren, welche Bauarten es gibt und worauf Sie beim Filterwechsel achten sollten.

Wie ein Ölnebelfilter arbeitet

Ölnebel besteht aus Tröpfchen ganz unterschiedlicher Größe. Ein einzelner Filter könnte sie nicht alle sinnvoll abscheiden: Ein sehr feiner Filter würde von den großen Tropfen sofort durchnässt. Deshalb arbeiten gute Ölnebelfilter in Stufen, von grob nach fein.

In jeder Stufe passiert im Kern dasselbe: Die Tröpfchen treffen auf Fasern und bleiben haften. Dort fließen sie mit weiteren Tröpfchen zusammen, werden zu größeren Tropfen und laufen durch die Schwerkraft nach unten ab. Diesen Vorgang nennt man Koaleszenz. Der Filter reinigt sich dadurch zum Teil selbst – er speichert das Öl nicht, sondern gibt es wieder ab.

Die Filterstufen

Stufe Aufgabe Typische Ausführung
Vorabscheider grobe Tropfen und Späne abfangen waschbares Edelstahl-Gewebe oder -Gestrick
Hauptfilter feine Aerosole abscheiden Taschen- oder Kompaktfilter aus Glas- oder Kunststofffasern
Feinfilter feinste Nebel und Rauch hydrophober Feinfilter, bei Bedarf höhere Filterklassen

Unsere Oilmaster-Anlagen arbeiten genau so: waschbarer Edelstahl-Gewebefilter, Kompakt-Taschenfilter und hydrophober Feinfilter. Damit erreichen sie schon in der Standardausführung einen Restölgehalt unter 2mg/m³ in der gereinigten Luft. Höhere Filterstufen lassen sich in die Standard-Filteraufnahme einsetzen. Einen HEPA-Filter brauchen Ölnebelabscheider meist nicht – mehr dazu im Beitrag HEPA-Filter.

Mechanisch oder elektrostatisch?

Mechanischer Filter Elektrostatischer Abscheider
Prinzip Tröpfchen haften an Fasern und laufen ab Tröpfchen werden elektrisch aufgeladen und an Platten abgeschieden
Stärken gleichbleibende Abscheidung, robust bei wechselnden Medien, auch für Emulsionen geringer Druckverlust, Zellen waschbar
Zu beachten Filter werden mit der Zeit gewechselt Abscheidung sinkt bei Verschmutzung, regelmäßige Reinigung nötig, empfindlicher bei sehr feuchten Nebeln

Im Betriebsalltag sind mechanische Filter klar im Vorteil: Sie arbeiten immer zuverlässig, egal ob reines Öl oder Emulsion, und sind nicht so wartungsanfällig und reinigungsintensiv wie elektrostatische Filter. Mehr dazu im Beitrag elektrostatische Ölnebelabscheider.

Wann der Filter gewechselt werden muss

Mit der Zeit setzen sich in den Filtern Schmutz, Metallabrieb und Rückstände des Kühlschmierstoffs ab, die nicht mehr ablaufen. Der Luftwiderstand steigt, die Absaugleistung an der Maschine sinkt. Feste Wechselintervalle passen deshalb selten. Besser:

  • Differenzdruck beobachten: Eine Anzeige zeigt, wie stark die Filter belastet sind. Erreicht der Wert den Endwert, wird gewechselt.
  • Vorabscheider regelmäßig waschen: Das entlastet die nachfolgenden Stufen und verlängert ihre Standzeit deutlich.
  • Auf Warnzeichen achten: Nebel tritt beim Öffnen der Maschine aus, Ölgeruch an der Reinluftseite, Öltropfen am Ausblas.
  • Stufen nicht vertauschen und Dichtungen beim Wechsel prüfen, damit keine Luft am Filter vorbeiströmt.

Gebrauchte Ölnebelfilter sind ölhaltiger Abfall und werden entsprechend entsorgt.

Worauf es bei Ersatzfiltern ankommt

Ein Ersatzfilter sieht schnell gleich aus. Entscheidend sind aber die Eigenschaften, die man nicht sieht:

  • Abscheidegrad: Ein billiger Filter mit schlechterem Medium lässt mehr Nebel durch – die Luft in der Halle wird schlechter, ohne dass es sofort auffällt.
  • Ablaufverhalten: Gute Koaleszenzfilter geben das Öl zuverlässig ab und setzen sich langsamer zu.
  • Passgenauigkeit und Dichtung: Schon kleine Spalte machen einen Feinfilter wirkungslos.
  • Standzeit: Ein hochwertiger Filter hält länger. Weniger Wechsel bedeuten weniger Stillstand und weniger Arbeit.

Unterm Strich ist der günstigste Filter selten der günstigste Betrieb.

So unterstützt KAWEHA

KAWEHA baut Ölnebelabscheider seit 1991 und liefert passende Ölnebelfilter für die eigenen Anlagen ebenso wie für Ölnebelabscheider anderer Hersteller. Für Anlagen in unserer Wartung übernehmen wir Filterwechsel und Prüfung mit Protokoll – mit hochwertigen Filtern, ausgelegt auf sichere Abscheidung und lange Standzeiten.

Zum Ölnebelabscheider Oilmaster → · Zur Ölnebelabsaugung von KAWEHA → · Service & Wartung →

Fragen zu Ihren Ölnebelfiltern?

Ein Fachmann meldet sich innerhalb von 24 Stunden.

Kostenlose Beratung anfordern → +49 561 510 54-0

Häufige Fragen

Wie funktioniert ein Ölnebelfilter?

In mehreren Stufen von grob nach fein. Die Tröpfchen bleiben an Fasern haften, fließen zu größeren Tropfen zusammen und laufen ab. Dieser Vorgang heißt Koaleszenz.

Wie oft muss ein Ölnebelfilter gewechselt werden?

Wenn der Differenzdruck den Endwert erreicht. Wie lange das dauert, hängt von Nebelmenge, Medium und Pflege des Vorabscheiders ab. Ein regelmäßig gewaschener Vorabscheider verlängert die Standzeit der Feinfilter deutlich.

Ist ein elektrostatischer Ölnebelabscheider besser?

Nicht grundsätzlich. Er hat einen geringen Druckverlust, seine Abscheidung sinkt aber mit zunehmender Verschmutzung. Mechanische Filter scheiden gleichmäßig ab und sind robust bei wechselnden Medien und Emulsionen. Welche Bauart passt, hängt vom Einsatz ab.

Kann man Ölnebelfilter reinigen?

Den metallischen Vorabscheider ja, er ist waschbar. Haupt- und Feinfilter aus Fasermaterial werden in der Regel getauscht, weil Reinigen das Filtermedium beschädigt.

Liefert KAWEHA auch Filter für Anlagen anderer Hersteller?

Ja. Wir liefern passende Ölnebelfilter für unsere Anlagen und für Ölnebelabscheider anderer Hersteller.

Elektrostatischer Ölnebelabscheider: Funktion, Grenzen und die zuverlässigere Alternative

Das Wichtigste in Kürze

  • Ein elektrostatischer Ölnebelabscheider lädt die Öltröpfchen mit Hochspannung elektrisch auf und sammelt sie an Platten.
  • Seine Abscheidung hängt stark von der Sauberkeit der Zellen ab. Regelmäßiges Reinigen ist Pflicht, sonst lässt die Wirkung unbemerkt nach.
  • Bei wasserhaltigen Emulsionsnebeln stößt das Prinzip an Grenzen, weil feuchte Nebel Strom leiten.
  • Mechanische Ölnebelabscheider sind klar im Vorteil: Sie arbeiten immer zuverlässig, egal ob reines Öl oder Emulsion, und sind deutlich weniger wartungs- und reinigungsintensiv.

Wer einen Ölnebelabscheider sucht, stößt schnell auf zwei Bauarten: elektrostatisch und mechanisch. Auf dem Papier haben beide ihre Argumente. Im Betriebsalltag an der Werkzeugmaschine zeigt sich aber ein deutlicher Unterschied: Entscheidend ist, wie zuverlässig ein Abscheider über Monate und Jahre arbeitet und wie viel Aufwand er macht. Dieser Beitrag erklärt, wie ein elektrostatischer Ölnebelabscheider funktioniert, wo seine Grenzen liegen und warum wir bei KAWEHA auf mechanische Abscheider setzen.

Sie überlegen, einen elektrostatischen Ölnebelabscheider anzuschaffen – oder einen vorhandenen zu ersetzen?

Sprechen Sie mit uns, bevor Sie sich festlegen. Wir sehen uns Ihre Maschinen, Medien und Betriebszeiten an und sagen Ihnen ehrlich, was in Ihrem Fall am zuverlässigsten arbeitet. Auch wenn Ihnen Reinigung und Wartung eines vorhandenen Elektrofilters zu aufwendig geworden sind, sind Sie bei uns richtig: Wir planen den Umstieg auf unseren mechanischen Oilmaster. Die Beratung ist kostenlos: +49 561 510 54-0.

Wie funktioniert ein elektrostatischer Ölnebelabscheider?

Das Prinzip ist das eines Elektrofilters, wie er seit Langem in der Industrie eingesetzt wird. Es läuft in zwei Schritten ab:

  1. Aufladen (Ionisierung): Die ölhaltige Luft strömt an Elektroden vorbei, die unter Hochspannung stehen. Dabei werden die Öltröpfchen elektrisch aufgeladen.
  2. Abscheiden: Die geladenen Tröpfchen gelangen in ein Paket aus parallelen Platten mit entgegengesetzter Ladung. Sie werden angezogen, bleiben an den Platten haften, fließen zusammen und laufen in einen Sammelbereich ab.

Meist sitzt davor ein mechanischer Vorabscheider für grobe Tropfen und Späne. Viele Geräte haben zusätzlich einen Nachfilter, der feinste Reste und Gerüche zurückhält. Weil die Luft zwischen den Platten frei hindurchströmen kann, ist der Luftwiderstand gering.

Wie funktioniert ein mechanischer Ölnebelabscheider?

Ein mechanischer Ölnebelabscheider arbeitet mit mehreren Filterstufen von grob nach fein. Die Tröpfchen treffen auf Fasern, bleiben haften, fließen zu größeren Tropfen zusammen und laufen durch die Schwerkraft ab. Dieser Vorgang heißt Koaleszenz. Es gibt keine Hochspannung, keine Elektroden und keine Zellen, die verschmutzen und dadurch schlechter abscheiden. Strom braucht nur der Ventilator. Wie die einzelnen Stufen aufgebaut sind, beschreibt der Beitrag Ölnebelfilter.

Elektrostatisch oder mechanisch: der Vergleich

Elektrostatischer Abscheider Mechanischer Abscheider
Prinzip Tröpfchen werden aufgeladen und an Platten gesammelt Tröpfchen haften an Fasern und laufen ab
Zuverlässigkeit Abscheidung sinkt mit zunehmender Verschmutzung der Zellen – oft unbemerkt gleichmäßig über die gesamte Standzeit der Filter
Reines Öl und Emulsion wasserhaltige Nebel leiten Strom, das stört die Abscheidung funktioniert bei reinem Öl und Emulsion gleich zuverlässig
Wartung Zellen regelmäßig waschen, Hochspannungsteile prüfen Vorabscheider waschen, Filter nach Anzeige wechseln
Reinigungsaufwand hoch; ölhaltiges Waschwasser muss entsorgt werden gering
Luftwiderstand gering höher, steigt mit der Beladung der Filter
Fazit nur bei gleichbleibenden Medien und konsequent eingehaltenem Reinigungsplan die betriebssichere Wahl für die meisten Fertigungen

Die Grenzen des elektrostatischen Abscheiders im Alltag

Elektrostatische Ölnebelabscheider sind keine schlechte Technik. Damit sie dauerhaft so gut arbeiten wie im Neuzustand, muss aber im Betrieb vieles stimmen:

  • Reinigung ist entscheidend: Mit jeder Schicht Öl und Schmutz auf Elektroden und Platten sinkt die Abscheidung. Das fällt im Betrieb nicht sofort auf, weil der Luftwiderstand kaum steigt. Ohne festen, eingehaltenen Reinigungsplan geht ungefiltertes Öl unbemerkt in die Hallenluft.
  • Feuchte Nebel: Wasserhaltige Emulsionsnebel leiten Strom. Das kann die Abscheidung beeinträchtigen und zu Überschlägen führen.
  • Ablagerungen: Klebrige Rückstände von Kühlschmierstoffen oder Metallabrieb setzen sich auf den Zellen fest und lassen sich mit der Zeit immer schwerer entfernen.
  • Hochspannung und Brandschutz: Im Gerät liegt Hochspannung an. Bei brennbaren Ölen gehören Brandschutz und eine Abschaltung bei Störungen zum Konzept.
  • Waschwasser: Beim Reinigen der Zellen entsteht ölhaltiges Waschwasser, das fachgerecht entsorgt werden muss.

Welche Bauart passt zu Ihrem Betrieb?

Diese Fragen helfen bei der Entscheidung:

  1. Wird mit reinem Öl, mit Emulsion oder mit beidem gearbeitet?
  2. Wechseln Medien und Bearbeitungsverfahren?
  3. Wie viel Nebel entsteht, und läuft die Maschine im Mehrschichtbetrieb?
  4. Wer reinigt im Betrieb die Zellen – regelmäßig und zuverlässig, auch wenn viel zu tun ist?
  5. Soll die gereinigte Luft in der Halle bleiben? Dann muss die Abscheidung dauerhaft hoch sein, nicht nur im Neuzustand.

Sobald Emulsion im Spiel ist, die Medien wechseln oder niemand die Zellen konsequent reinigt, spricht alles für einen mechanischen Abscheider. Und auch bei reinem Öl arbeitet er mit weniger Aufwand zuverlässiger.

So unterstützt KAWEHA

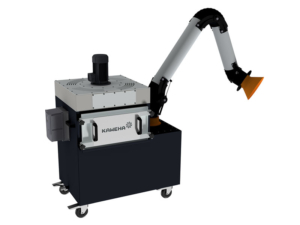

KAWEHA setzt bei Ölnebel bewusst auf mechanische Abscheider. Unser Ölnebelabscheider Oilmaster arbeitet mit drei Filterstufen: waschbarer Edelstahl-Gewebefilter, Kompakt-Taschenfilter und hydrophober Feinfilter. Er unterschreitet die Grenzwerte der Berufsgenossenschaft, sodass die gereinigte, warme Luft in Ihrer Fertigung bleiben kann – das spart Heizkosten. Dazu hat er die vergleichsweise längste Standzeit und ist absolut öldicht. Das Ergebnis: betriebssichere Funktion bei geringstem Wartungs- und Instandhaltungsaufwand.

Wir bauen seit 1991 Absauganlagen, konstruieren selbst und fertigen in Nordhessen – vom Gerät an der einzelnen Maschine bis zur zentralen Anlage für die ganze Halle. Auch den Austausch eines vorhandenen elektrostatischen Abscheiders planen wir mit Ihnen. Der Ablauf: kostenlose Erstberatung, Abstimmung per Teams oder Telefon, Begehung vor Ort, dann Konzept und Angebot.

Zum Ölnebelabscheider Oilmaster →

Elektrostatisch oder mechanisch – was passt bei Ihnen?

Wir beraten Sie kostenlos und ehrlich. Ein Fachmann meldet sich innerhalb von 24 Stunden.

Kostenlose Beratung anfordern → +49 561 510 54-0

Häufige Fragen

Wie funktioniert ein elektrostatischer Ölnebelabscheider?

Die Öltröpfchen werden an Elektroden unter Hochspannung elektrisch aufgeladen und anschließend an entgegengesetzt geladenen Platten gesammelt. Dort fließen sie zusammen und laufen ab.

Ist ein elektrostatischer Ölnebelabscheider besser als ein mechanischer?

Nein. Mechanische Abscheider sind klar im Vorteil: Sie arbeiten immer zuverlässig, egal ob reines Öl oder wassergemischte Emulsion, und sind nicht so wartungsanfällig und reinigungsintensiv wie elektrostatische Filter. Ein elektrostatischer Abscheider hat einen geringeren Luftwiderstand, seine Abscheidung sinkt aber mit zunehmender Verschmutzung der Zellen.

Wie oft muss ein elektrostatischer Abscheider gereinigt werden?

Das hängt von Nebelmenge, Medium und Betriebsstunden ab; maßgeblich sind die Angaben des Herstellers. Wichtig ist, den Rhythmus festzulegen und einzuhalten, denn eine nachlassende Abscheidung ist im Betrieb nicht sofort zu erkennen.

Eignet sich ein elektrostatischer Abscheider für Emulsionsnebel?

Nur eingeschränkt. Wasserhaltige Nebel leiten Strom und können die Abscheidung beeinträchtigen. Mechanische Abscheider wie der Oilmaster arbeiten bei Emulsionen genauso zuverlässig wie bei reinem Öl.

Kann ich einen elektrostatischen Abscheider durch einen mechanischen ersetzen?

Ja. Wir prüfen vor Ort Luftmenge, Medium und Aufstellung und planen den Austausch gegen einen Oilmaster passend zu Ihrer Maschine – auf Wunsch ohne Unterbrechung des laufenden Betriebs.

Welche Ölnebelabscheider baut KAWEHA?

KAWEHA baut mechanische Ölnebelabscheider der Oilmaster-Reihe mit drei Filterstufen. In der Standardausführung erreichen sie einen Restölgehalt unter 2mg/m³, höhere Filterstufen sind möglich. Die gereinigte Luft kann in der Halle bleiben.

Ölnebel in der Halle: erkennen, messen und dauerhaft beseitigen

Das Wichtigste in Kürze

  • Ölnebel sind feinste Tröpfchen aus Öl oder Kühlschmierstoff, die bei der Zerspanung entstehen und lange in der Hallenluft schweben.
  • Typische Warnzeichen: Schleier im Gegenlicht, Ölfilm auf Böden und Schaltschränken, Geruch in der Halle.
  • Ob die Belastung zu hoch ist, zeigt eine Arbeitsplatzmessung nach TRGS 402.
  • Dauerhaft hilft nur die Absaugung direkt an der Maschine – als Einzelgerät oder als zentrale Anlage für mehrere Maschinen.

Viele Betriebe leben jahrelang mit Ölnebel, weil er schleichend kommt: Erst wird die Halle etwas trüber, dann rutschiger, irgendwann fallen Sensoren aus. Dieser Beitrag hilft Ihnen, die Lage in Ihrer Halle einzuschätzen, und zeigt, welche Lösung zu welcher Situation passt. Wie Ölnebel, Ölrauch und Öldampf sich unterscheiden, erklären wir ausführlich im Beitrag Öldämpfe.

Was ist Ölnebel?

Ölnebel ist ein Aerosol: Öl oder Kühlschmierstoff in Form feinster Tröpfchen, die in der Luft schweben. Er entsteht, wenn Kühlschmierstoff mit hohem Druck an die Schneide gebracht wird und an schnell drehenden Werkzeugen, Spindeln und Werkstücken zerstäubt. An heißen Stellen verdampft zusätzlich ein Teil und kondensiert wieder zu noch feineren Partikeln. Je kleiner die Tröpfchen, desto länger bleiben sie in der Luft und desto tiefer gelangen sie beim Einatmen in die Atemwege.

Woran Sie zu viel Ölnebel erkennen

  • Ein Schleier über den Maschinen, gut zu sehen im Gegenlicht von Hallenfenstern oder Leuchten.
  • Ölfilm auf Böden, Treppen, Geländern und auf der Oberseite von Schaltschränken.
  • Verfärbte Decken und Leuchten, klebrige Kabeltrassen.
  • Geruch nach Öl oder Emulsion, besonders morgens beim Betreten der Halle.
  • Störungen an Lichtschranken, Sensoren und Steuerungen.
  • Mitarbeiter klagen über gereizte Atemwege, Augen oder Haut.

Treffen mehrere Punkte zu, reicht die Absaugung nicht aus oder fehlt an einzelnen Maschinen. Oft genügt schon eine offene Maschine mit Überflutungskühlung, um ein ganzes Hallenschiff zu belasten.

Wie Ölnebel gemessen wird

Ob die Belastung zu hoch ist, entscheidet nicht der Augenschein, sondern die Ermittlung nach TRGS 402. Üblich sind:

  • Arbeitsplatzmessung: Eine Messstelle sammelt über eine Schicht Proben im Atembereich der Mitarbeiter und wertet sie im Labor aus. Das Ergebnis wird mit den Beurteilungsmaßstäben für Kühlschmierstoffe verglichen.
  • Direktanzeigende Messgeräte: Sie zeigen die Partikelbelastung sofort an. Für den Nachweis gegenüber Behörden reichen sie nicht, sie eignen sich aber gut, um Vorher und Nachher zu vergleichen oder die stärksten Quellen zu finden.
  • Übertragung von Ergebnissen vergleichbarer Arbeitsplätze, wenn Maschinen, KSS und Abläufe tatsächlich vergleichbar sind.

Die Ergebnisse gehören in die Gefährdungsbeurteilung.

Was Ölnebel kostet

Neben der Gesundheit der Mitarbeiter hat Ölnebel handfeste Kosten, die oft niemand zusammenrechnet:

  • Reinigung: Böden, Maschinen, Decken und Lüftungsanlagen müssen häufiger gereinigt werden.
  • Ausfälle: Störungen an Sensoren und Elektronik, verschmutzte Schaltschränke, höhere Instandhaltungskosten.
  • Unfälle: Rutschige Wege sind eine häufige Ursache für Arbeitsunfälle.
  • Brandrisiko: Ölablagerungen in Maschinen und Abluftkanälen sind brennbar.
  • Verlorener KSS: Was als Nebel in die Halle geht, fehlt im Tank. Ein Abscheider fängt ihn auf und führt ihn zurück.
  • Mitarbeiter und Kunden: Eine verölte Halle macht es schwerer, Fachkräfte zu halten – und wirkt beim Kundenbesuch nicht gut.

Wie viel zusammenkommt, zeigt ein Beispiel aus unseren Projekten: Ein Oilmaster OM 30 R mit 3.000m³/h an einer CNC-Maschine mit innengekühltem Werkzeug und Spänespülung scheidet rund 2.664kg Öl- und KSS-Nebel pro Jahr ab – gerechnet aus 24 Stunden am Tag an 250 Tagen. Ohne Abscheider wäre diese Menge in der Halle gelandet.

Einzelgerät oder zentrale Anlage?

Einzelgerät an der Maschine Zentrale Anlage für mehrere Maschinen
Passt gut, wenn … einzelne Maschinen nachgerüstet werden oder Maschinen öfter umgestellt werden viele Maschinen in einer Halle oder Linie laufen
Vorteile kein Rohrnetz, schnell nachrüstbar, jede Maschine unabhängig eine Anlage statt vieler, Wartung an einer Stelle, weniger Lärm an der Maschine, Abluft nach außen leichter möglich
Zu beachten viele Geräte mit eigener Wartung, Platz an jeder Maschine Rohrnetz planen, Luftmengen je Maschine einregeln, Erweiterungen von Anfang an mitdenken

In der Praxis kombinieren wir oft beides: zentrale Anlage für die Linie, Einzelgeräte für Sondermaschinen. Unsere Oilmaster-Anlagen gibt es mobil, stationär an der Maschine und als zentrale Anlage für ganze Linien – mit derselben dreistufigen Filtertechnik und einem Restölgehalt unter 2mg/m³ in der gereinigten Luft schon in der Standardausführung.

Ölnebel vermeiden – was vor der Absaugung hilft

  • KSS-Druck und -Menge an den tatsächlichen Bedarf anpassen, Düsen richtig ausrichten.
  • Maschinen konsequent geschlossen betreiben, Dichtungen an Türen und Abdeckungen prüfen.
  • Absaugung nachlaufen lassen und Türen erst danach öffnen.
  • Werkstücke nicht mit Druckluft offen abblasen.
  • Wo es das Verfahren erlaubt: Minimalmengenschmierung oder nebelarme Kühlschmierstoffe prüfen.

So unterstützt KAWEHA

KAWEHA plant und baut Ölnebelabscheider seit 1991 und kennt die typischen Schwachstellen in Zerspanungshallen. Bei der Begehung nehmen wir Maschinen, Kühlschmierstoffe und Abläufe auf, zeigen die größten Quellen und schlagen die passende Lösung vor – vom Einzelgerät bis zur zentralen Anlage, auch zum Nachrüsten im laufenden Betrieb.

Zum Ölnebelabscheider Oilmaster → · Zur Ölnebelabsaugung von KAWEHA →

Ölnebel in Ihrer Halle?

Ein Fachmann meldet sich innerhalb von 24 Stunden.

Kostenlose Beratung anfordern → +49 561 510 54-0

Häufige Fragen

Ist Ölnebel gefährlich?

Ja. Ölnebel kann Atemwege, Augen und Haut reizen und bei langer Belastung zu chronischen Atemwegserkrankungen beitragen. Dazu kommen Rutsch- und Brandgefahr sowie Störungen an Maschinen.

Wie misst man Ölnebel?

Für die Gefährdungsbeurteilung durch eine Arbeitsplatzmessung nach TRGS 402: Proben im Atembereich werden über eine Schicht gesammelt und im Labor ausgewertet. Direktanzeigende Geräte eignen sich, um Quellen zu finden und Vorher-Nachher-Vergleiche zu machen.

Helfen Luftreiniger gegen Ölnebel in der Halle?

Nur begrenzt. Hallenluftreiniger verdünnen den Nebel, nachdem er sich verteilt hat. Wirksamer und günstiger im Betrieb ist es, den Nebel direkt in der gekapselten Maschine abzusaugen, bevor er in die Halle gelangt.

Lohnt sich eine zentrale Ölnebelabsaugung?

Ab mehreren Maschinen in einer Halle oder Linie oft ja: eine Anlage statt vieler, Wartung an einer Stelle und weniger Lärm an den Maschinen. Ob sie sich in Ihrem Fall rechnet, zeigt der Vergleich bei der Planung.

Kann der abgeschiedene Kühlschmierstoff wiederverwendet werden?

Ja. Unsere Oilmaster-Anlagen sammeln das abgeschiedene Medium und führen es über eine integrierte Pumpe zurück, sodass es wieder in den Kreislauf der Maschine gelangen kann.
